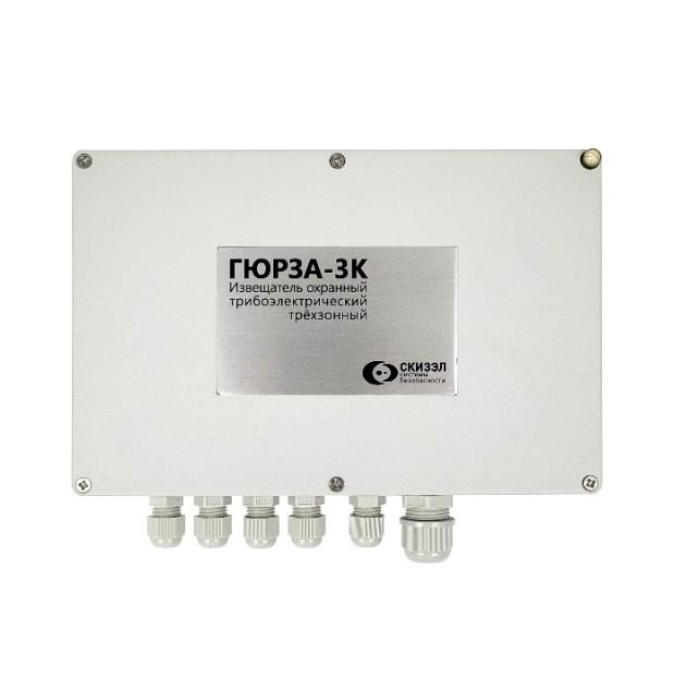

Гюрза-3К. Извещатель охранный периметровый трибоэлектрический трехзоновый. СКИЗЭЛ в Кирове

Описание Гюрза-3К. Извещатель охранный периметровый трибоэлектрический трехзоновый. СКИЗЭЛ

Извещатель охранный периметровый трибоэлектрический; три зоны, длина ЧЭ до 1000 м; ЧЭ - трибокабель ТППэп-10П SKICHEL или ТППбэп-10П SKICHEL (при длине ЧЭ более 500 м); возможна работа в одной зоне трибокабеля и пьезосенсоров; U-пит.8...28 В, I-потр.16 мА. t-раб.-55 ... +55°С.

Назначение изделия

Извещатели охранные периметровые трибоэлектрические серии «Гюрза-К» обеспечивают охрану периметров с заграждениями любых конструкций или их комбинаций. Обнаруживают как перелаз, так и разрушение полотна заграждения.

“Гюрза-К” относится к классу трибоэлектрических извещателей. В отличие от приборов других типов он обнаруживает не последствия действий нарушителя (вибрации, изменение емкости и т.п.), а сами его действия: давление на заграждение и разрушение его полотна.

Для этого чувствительный элемент (трибоэлектрический кабель) жестко крепится к охраняемой конструкции. Нарушитель при преодолении или при попытке разрушения заграждения его деформирует. В результате, внутри чувствительного элемента из-за трения жил об изоляцию возникает слабый электрический заряд, который “Гюрза” улавливает и формирует сигнал “Тревога”.

Особенности

● извещатели “Гюрза” серии “К” предназначены для защиты объектов, где угрозы со стороны нарушителей носят скорее экономический или административный характер и с низкой вероятностью приведут к аварии на производстве и т.п.;
● также могут быть рекомендованы для применения на отдельных категориях объектов государственных и корпоративных структур с высокоэффективными службами охраны и реагирования (ФСИН, Транснефть, Газпром и др.).
● отличительное преимущество извещателей “Гюрза” серии “К” - это возможность подключить на каждую зону охраны до 1000 метров чувствительного элемента;
● применяются на объектах с простой или умеренной помеховой обстановкой;
● устойчивы к изменениям погоды в зонах с умеренным климатом, к фоновым вибрациям, к движению автомобильного и железнодорожного транспорта, к низко летящим самолётам;
● не требуют сезонной подстройки;
● извещатели серии “К” не рекомендуется применять на объектах использования атомной энергии и в условиях сильных электромагнитных полей.

Дополнительное оборудование

(212671) - Муфта переходная для электрического соединения чувствительного элемента с линией подключения БОС

(031129) - Муфта для соединения двух отдельных отрезков ЧЭ

(219187) - УО-001 (SKICHEL), Устройство контроля целостности ЧЭ



Чувствительный элемент 5П на базе кабеля ТППэп 5х2х0,4 SKICHEL для применения только на гибких ограждениях.

(305556) - ТППэп-5П SKICHEL, 100 м, Кабель (ЧЭ)

(305557) - ТППэп-5П SKICHEL, 200 м, Кабель (ЧЭ)

(305558) - ТППэп-5П SKICHEL, 300 м, Кабель (ЧЭ)

(305559) - ТППэп-5П SKICHEL, 400 м, Кабель (ЧЭ)

(305560) - ТППэп-5П SKICHEL, 500 м, Кабель (ЧЭ)



Чувствительный элемент 10П на базе кабеля ТППэп 10х2х0,32 SKICHEL для применения на ограждениях любых типов.

(305551) - ТППэп-10П SKICHEL, 100 м, Кабель (ЧЭ)

(305552) - ТППэп-10П SKICHEL, 200 м, Кабель (ЧЭ)

(305553) - ТППэп-10П SKICHEL, 300 м, Кабель (ЧЭ)

(305554) - ТППэп-10П SKICHEL, 400 м, Кабель (ЧЭ)

(305555) - ТППэп-10П SKICHEL, 500 м, Кабель (ЧЭ)



Чувствительный элемент белого цвета. Для работы в составе извещателей "Гюрза" серии "К"

на участках с длиной ЧЭ от 500 до 1000 м. Для применения на ограждениях любых типов.

(307464) - ТППбэп-10П SKICHEL, 500м, Кабель (ЧЭ)

(307465) - ТППбэп -10П SKICHEL, Кабель (ЧЭ)



(209623) - Проволока вязальная оцинкованная (Ø1,6 мм.) для создания узлов напряжения

и крепления ЧЭ к сеткам, решёткам, АКЛ.

(305561) - КМЧ-КТ-100, Комплект монтажных частей для крепления трибокабеля к профлисту на 100 метров ЧЭ

(209604) - Амортизатор резиновый (SKICHEL), Для прокладки трибокабеля под нажимным козырьком. Форма - брусок 10х10х45 мм

(251737) - Амортизатор дюритовый (SKICHEL). Для прокладки трибокабеля под нажимным козырьком. Форма - трубка диаметром 25 мм, длиной 35 мм.



(315052) - КВ6-Л, Комплект для охраны лёгких распашных ворот шириной до 6 метров (из сетки рабица, 3D-решётки и т.п.).

(315054) - КВ6-О, Комплект для организации обхода ворот кабельными линиями под землёй.

(315053) - КВ6-Т, Комплект для охраны тяжёлых распашных ворот шириной до 6 метров (из листового металла, кованных и т.п.).

(315055) - Кронштейн-Б1, Кронштейн крепления БОС извещателей Гюрза серий ПЗ, ПЗВ, П, ПЗР и исполнения 1 к круглым столбам 40...108 мм или квадратным столбам 40х40...100х100 мм.

Видеоматериалы

Количество зон охраны: 3	- от внешнего источника питания: 8…28
Длина зоны охраны, м: 500	Ток потребления, мА:
Напряжение питания, B:	- в дежурном режиме: 9
Диапазон рабочих температур, °С: -55…+55
