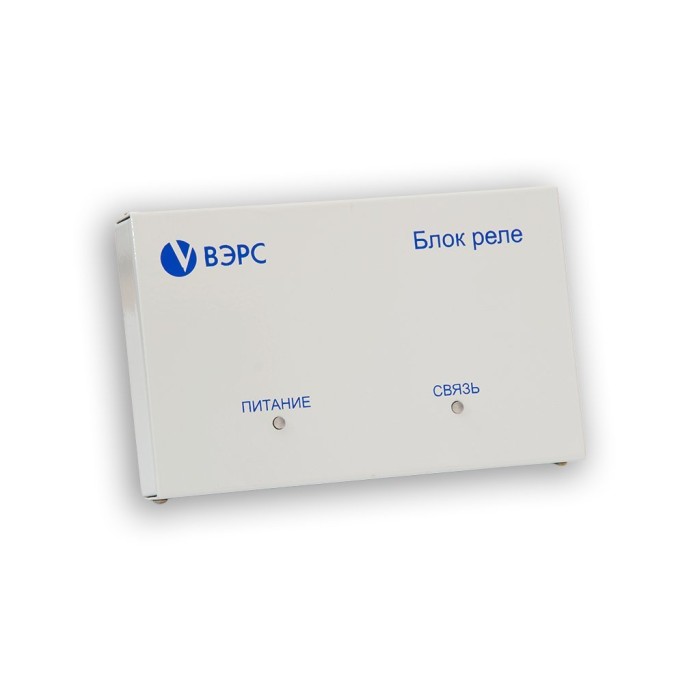

Описание ВЭРС-БРУ 4 версия 3.1. Блок релейный. ВЭРС

Блок реле для ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, ВЭРС-ПК2,4,8,16,24 версии 3.1 и 3.2, RS-485, 4 реле (=24В, 10А; ~ 240В, 5А), НЗ/НО контакты, U-пит.12В, I-потр.200 мА, t-раб.-30...+50°С, 190х114х31 мм.

Назначение изделия

Устройство предназначено для подключения дополнительных релейных выходов к приборам ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, ВЭРС-ПК2,4,8,16,24 версии 3.1 и 3.2 для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.

Особенности

- двухсторонняя связь с приборами ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, ВЭРС-ПК2,4,8,16,24 версии 3.1 и 3.2 по интерфейсу RS-485 с индикацией потери связи;
- максимальная длина интерфейсной линии – 1500 м;
- возможность параллельной работы до 15-ти ВЭРС-БРУ Версия 3.1 под управлением одного ВЭРС-ПК Версия 3.1 и 3.2;
- гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
- работа в режиме открытого протокола.

Количество РС+БРУ, подключаемых к прибору:
ВЭРС-ПК2 - до 2
ВЭРС-ПК4 - до 4
ВЭРС-ПК8 - до 8
ВЭРС-БРУ 16/24 - до 15

Количество выходов:	- от источника 12 В, не более: 200
- типа «сухие контакты»: 4	Максимально допустимые токи и напряжения:
Напряжение питания, B:	- максимальное коммутируемое напряжение, В: ~250
- постоянного тока: 11…14	- максимальный коммутируемый ток, мА: 10
Ток потребления, мА:	Диапазон рабочих температур, °С: -30…+50
Габаритные размеры. мм: 190х114х31
